INVERTER LED GOLD-16ES IN VCC ; 12 V-25V V OUT; 35 V-85V
30 personnes consultent ce produit en ce moment
د.م.0.00
Livraison estimée : 1- 2 Jours

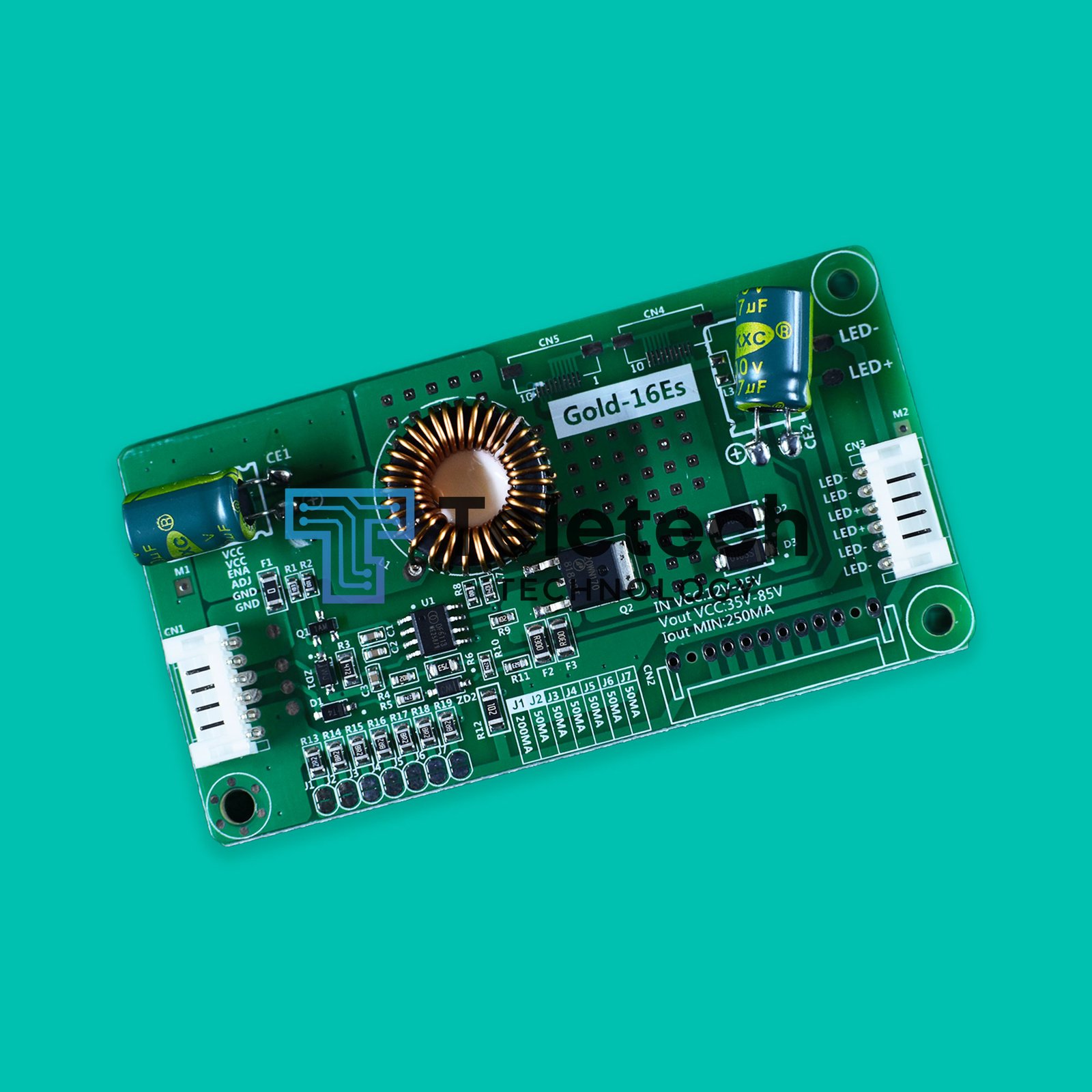

Le Carte onduleuse LED GOLD-16ES est un transducteur universel à courant constant conçu pour réparer ou adapter les rétroéclairages de télévision LED avec des exigences spécifiques de tension.
| Plage de tension d’entrée (VCC) | Plage de tension de sortie (V SORT) | Constante de Courant | Compatible taille d’écran |
|---|---|---|---|
| DC 12V-25V | 35V-85V (auto-adaptation) | 250 mA (réglable) | 10-48 pouces (généralement 14-42 pouces) |
L’installation consiste généralement à identifier et connecter quelques lignes clés de la source principale d’alimentation de la télévision à la carte onduleur :
- VIN / VCC: Se connecte à une source d’alimentation sur la carte mère, généralement entre 12V et 25V.
- GND: Se connecte à la terre.
- ENA / ON/OFF / BLON: Le fil de signal d’interrupteur, qui active ou désactive le rétroéclairage.
- DIM / ADJ: Le signal d’ajustement de la luminosité (atténuation de la tension).
- Sortie vers LED+ et LED-: Les fils rouge et noir de la sortie de la carte se connectent directement aux bornes positive et négative des bandes lumineuses LED.
